| Sodick?ALN600Qs?沙迪克慢走絲規格
|
|
| X、Y、Z行程
|
600mm*400mm*350mm
|
| U、V行程
|
150mm*150mm
|
| 加工槽內部尺寸
|
1050mm*840mm
|
| 錐度加工控制角度
|
±25°（板厚：130mm）
|
| 最大工件尺寸（浸水）
|
800mm*570mm*340mm
|
| 最大工件尺寸（噴水）
|
800mm*570mm*280mm
|
| 最大加工物質量
|
1000KG（浸水、噴水）
|
| 電極絲直徑
|
0.1mm - 0.3mm
|
| 電極線進給速度
|
420mm\sec
|

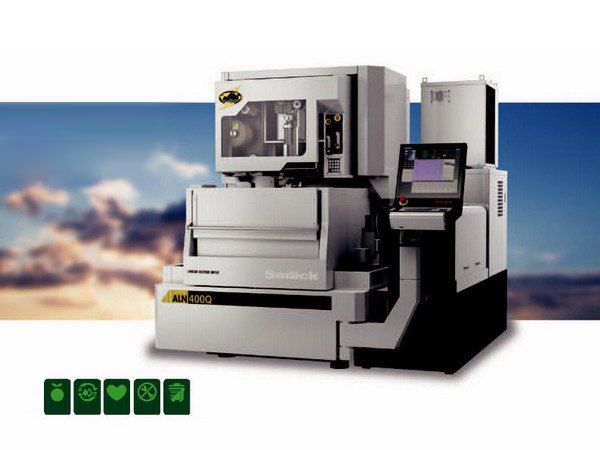

| ALN600Qs機臺主體尺寸
|
2445mm*2710mm*2296mm
|
| ALN600Qs安裝尺寸
|
3695mm*4060mm
|
| ALN600Qs總重量
|
4200KG
|
| Sodick ALN600Qs（SPW）沙迪克線切割電源裝置
|
|
| 最大加工電流
|
40A（可選配60A）
|
| 電源輸入
|
380V（系統電源220V）
|
| 數控裝置
|

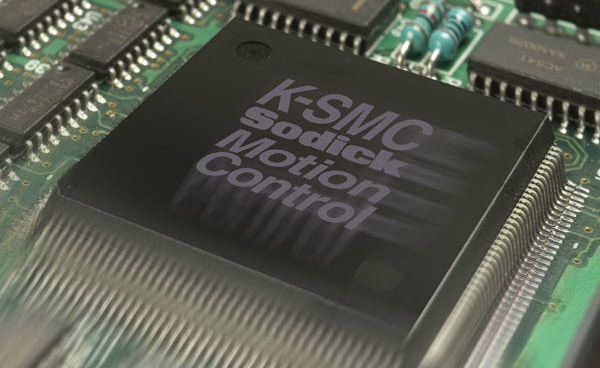

多任務操作系統，K - SMC - LINK方式（M 4 - LINK）
|
| 記憶裝置
|
SSD、外部存儲器
|
| 輸入方式
|
外部內存、多觸摸屏、屏幕鍵盤、局域網
|
| 顯示方式
|
19型TFT
|
| 顯示文字
|
漢字（JIS）、字母、數字等
|
| 鍵盤
|
標準101參考型鍵盤、功能鍵
|
| 位置命令方式
|
增量坐標、絕對坐標
|
| 放電加工條件登錄功能
|
10000條件可登錄（C000-C9999）
|
| 補償功能
|
10000條件可登錄（H000-H9999）
|
| 程序序列數指定
|
設定比N 000000000-N 999999999為止可能
|
| 坐標數
|
60
|
| 同時控制軸數
|
最大4軸（SPW - E：最大8軸）
|
| 最小指令單位
|
0.001um
|
| 最小驅動單位
|
0.01um（X、Y、U、V）軸
|
| 最大傳送速度
|
X、Y軸最大3m / min；Z軸2m/ min
|
| 位置檢測系統
|
全閉環回路控制（光學尺）
|
| 驅動系統
|
直線馬達（X、Y、U、V軸）
|
| 各種補償
|
各軸步距規誤差補償、間隙補償、扭矩補償
|
| 圖形功能
|
平面、加工中描書、3次元、擴大、縮小、旋轉、背景繪圖
|
| 沙迪克慢走絲 Sodick?ALN600Qs?特性
|
|

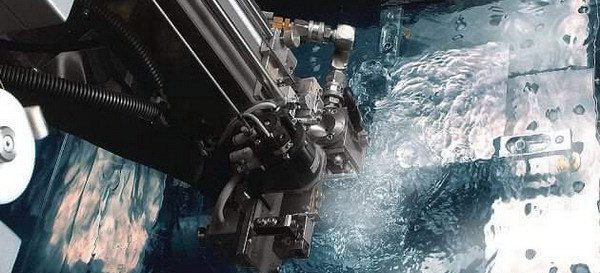

| 加工液面自動調整裝置
|
通過液面自動調整，可實現無人化作業（噴水或浸水皆可）
|
| 觸控式操作
|
ALN系列線切割搭載了觸控式平板電腦操作模式；
|
| 自動穿絲裝置
|
實現自動熔斷及自動穿絲作業（AWT）
|
| 加工液溫度恒定裝置
|
可使得加工液溫度保持穩定，達到高精度切割要求；
|
| 四軸線性馬達裝置
|
X、Y、U、V搭載線性馬達，沙迪克專利冷卻形式；
|

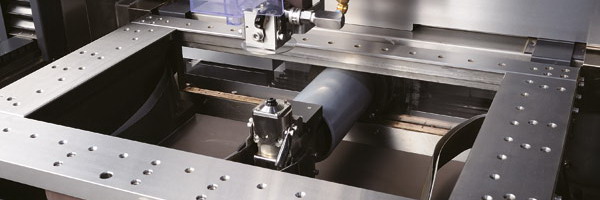

| 工作臺
|
原AQ系列“C字型”工作臺變更為陶瓷“口字型”工作臺；
|
| UTY編輯系統
|
通過該系統可在機臺上實現作業程序編輯；
|
| 0.1線徑切割電源
|
搭載可作0.1線徑切割之電源，實現更小R角處理；
|
| TK2
|
加工中的變形量大幅降低，依賴于“TK2”回饋控制電路的應用；
|
| 全閉式控制
|
四軸海德漢光學尺（0.01um）
|
| TMP2
|
實現二次加工時的表面粗糙度的提高及中精加工的高速化；
|
| 液面跟蹤功能
|
標準配置Z軸跟蹤液面跟蹤功能，該解決方案可提高操作性；
|
| 無人化操作
|
依賴高速自動接線裝置及液面跟蹤調節功能，提高工作效率；
|
| 自行開發
|
ALM系列要素技術由Sodick自行開發·制造；
|
| Sodick?總部
|
日本國橫濱市都筑區仲町臺3 :12 1 TEL（045）942 - 3111（大代）
|

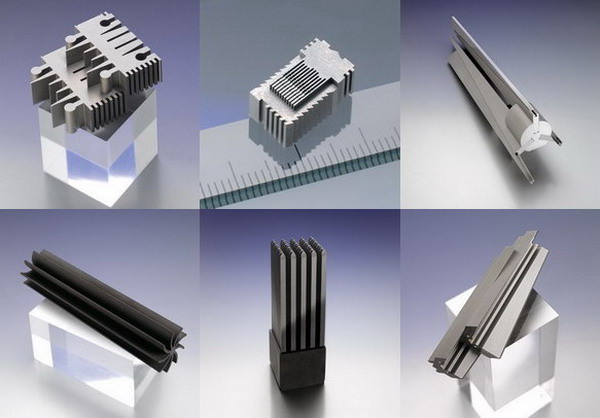

加工件展示
