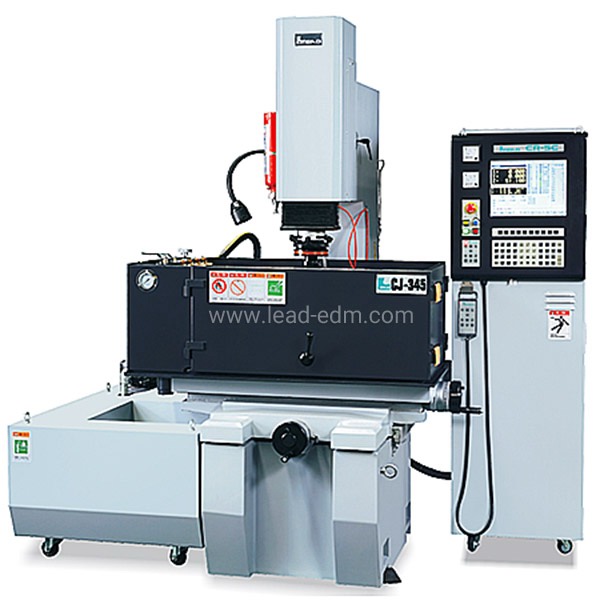

CJ345機械參數
| 機型 |
單位 |
CJ345 |
| X軸行程 |
mm |
450 |
| Y軸行程
|
mm |
350 |
| Z軸行程 |
mm |
200 |
| 機頭行程 |
mm |
240 |
| 工作臺尺寸 |
mm |
700*400 |
| 油槽內徑尺寸 |
mm |
1040*620*444 |
| 最大油箱容量 |
Litre |
380 |
| 最大電極重量 |
kg |
75 |
| 最大工件重量 |
kg |
1000 |

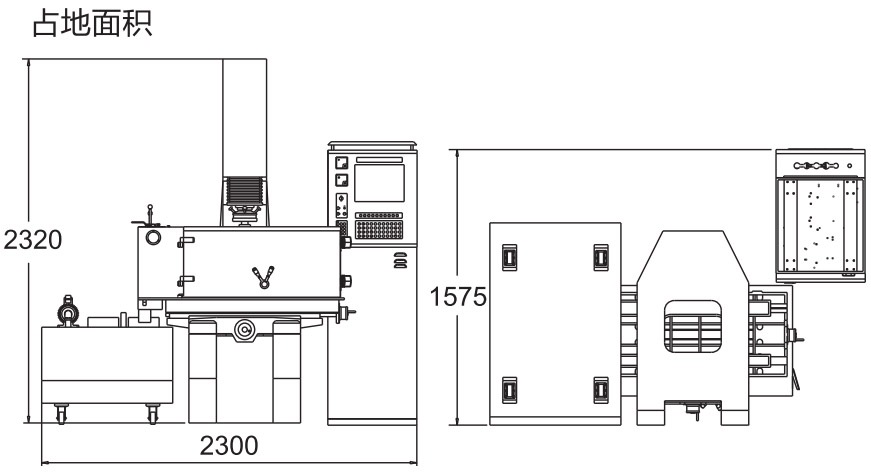

| 機器尺寸 |
mm |
2300*1575*2320 |
| 機器總重 |
kg |
1380 |
| 加工頭板距工作臺面最高/最低 |
mm |
675/215 |
CJ345機械特性
| 高剛性鑄件體結構 |
CAD設計與高精密結構，FC-250鑄件，材質精密、韌性強、經回火處理及自然風化，經久耐用且不易變形；工作臺面經高周波處理及精密研磨，硬度高不易磨損。 |
| 傳動導軌 |
X、Y軸采用V型配合平面?zhèn)溶壍脑O計；基座、滑臺、支柱、心軸采用良好結構，利于保持設備的高精密度
|
| 方便、實用的功能 |
數位化操作版面及記憶模組式的加工參數設定操作得心應手；可作十段式加工深度設定而自動轉換為適當?shù)募庸?shù)， 簡化加工操作程序 |
| 專家數據庫 |
預設10種常用的加工參數記憶模組，簡化加工參數選擇及操作程序；可自動存儲加工資料，不受斷電影響
|
| 高精度之主軸設計 |
本機主軸選用高精密線軌及滾珠螺桿，保證高精度性能 |
| 標準配置 |
酒精球式滅火器、LED工作燈、油泵、濾芯及濾棉、三軸光學尺（分辨率0.005mm\可升級為0.001mm）、細目永磁磁盤（150mm*300mm）注：CJ560標準配置200mm*400mm細目永磁磁盤、工具箱 (含標準配件)操作手冊、原廠保證書等 |
