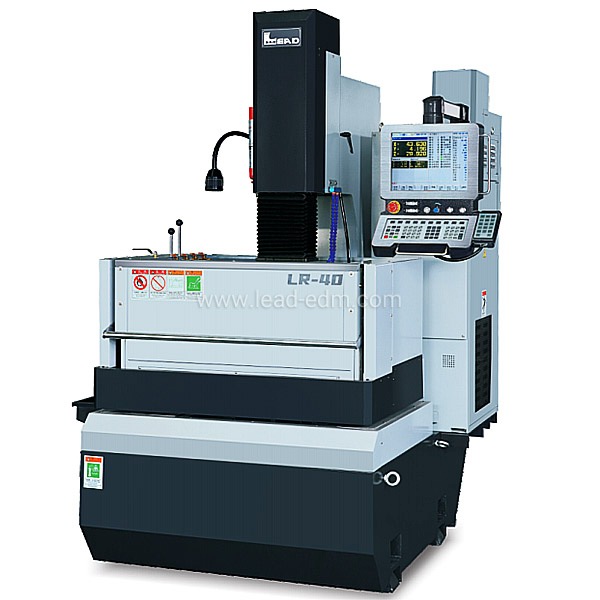

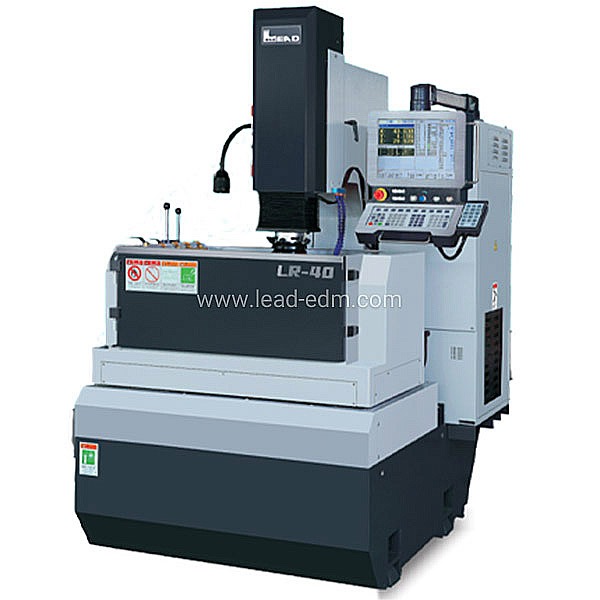

LR40（選配上下拉門）
LR40機械參數
| 機型
|
單位
|
LR40
|
| 機械結構
|
|
C型
|
| X軸行程
|
mm
|
400
|
| Y軸行程
|
mm
|
300
|
| Z軸行程
|
mm
|
200
|
| 機頭行程
|
mm
|
240
|
| 工作臺尺寸
|
mm
|
650*400
|
| 加工頭板距工作臺面最高/最低
|
mm
|
625/195
|
| 油槽內徑尺寸
|
mm
|
1020*640*320
|
| 最大油箱容量
|
Litre
|
400
|
| 最大電極重量
|
kg
|
75
|
| 最大工件重量
|
kg
|
400
|

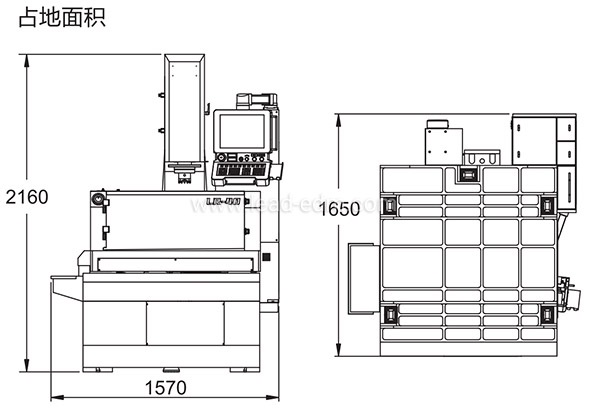

| 機器尺寸
|
mm
|
1570*1650*2160
|
| 機器總重
|
kg
|
1950
|
| 油槽型式
|
|
左右開門/上下拉(手動)
|
| 最大加工電流
|
A
|
30A
|
| 最細表面光潔度
|
μm Ra.
|
≤0.2
|
LR40機械特性
- 防火阻燃防塵布：主軸防塵風琴罩采用阻燃材質，可降低預防火災發生概率。?
- 簡潔外觀設計：占地面積小，操作方便。?
- LED工作燈?
- 高剛性鑄件體：采用FC-35鑄件制造，并經過時效處理，工作臺表面硬度達到HRC45度以上。
- 高剛性傳動結構設計：采用三軸精密滾珠絲桿、線性軌道，降低整體背隙，保證了伺服傳動精度，絲桿和軸承使用壽命長，進一步提高了加工性能與精度。
- 主軸高速排渣系統(選配)：采用AC伺服馬達，排渣速度達2500mm/min以上，薄片深孔加工效率提升。?
- 省電型離心泵：采用省電型油泵。?
- 采用三軸1μ光學尺(選配)：三軸全閉回路設計，提高加工精度。
CR6F/CR6C電控箱規格
| 機型
|
單位
|
CR6F
|
CR6C
|
||||
| 電器規格
|
?A
|
30
|
50
|
75
|
100
|
150
|
250
|
| 輸入電壓
|
30V
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
220.346 ? ?380.415 ? ? ? ? ? ? ? ? ? ?
|
| 電源容量
|
KVA
|
5
|
7
|
10
|
15
|
20
|
30
|
| 加工電壓
|
V
|
100
|
100
|
100
|
100
|
150
|
250
|
| 高壓選擇
|
V
|
210
|
140/250
|
140/250
|
140/250
|
140/250
|
140/250
|
| 最小放電時間
|
μs
|
2
|
1
|
1
|
1
|
1
|
1
|
| 最小休止時間
|
μs
|
2
|
1
|
1
|
1
|
1
|
1
|
| 最大加工速度
|
mm3/min
|
220
|
480
|
720
|
1050
|
1500
|
2500
|
| 最佳表面光潔度
|
μmRa
|
0.3
|
0.2
|
0.2
|
0.2
|
0.2
|
0.2
|
| 最小電極消耗比
|
%
|
0.5
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
| 重量
|
?kg
|
210
|
210
|
248
|
360
|
490
|
700
|
CR6F/CR6C電控箱特性
- 獨立式模塊電路設計，提升了電路維護便利性與穩定性。?
- 全數位式放電控制，F(xiàn)PGA超大型IC元件。
- 高效能放電控制，提升放電加工效率 4.30A-250A加工電流。
- 石墨電路：(CR6C)新增石墨加工電路，針對大面積、薄片加工，速度快而穩定，并能減少加工積碳等問題。?
- 電極、模具加工能力范圍廣泛：深孔、鏡面、連接器、硬合金、粉末治金、石墨電極等多種電極，模具加工能力。
- 硬質合金加工電路(選配)?
- 銅->鎢鋼：LC放電加工電路，控制電極損耗和加工效率，電極消耗控制在6%以下，速度快而細，鎢鋼表面裂紋更小，輕松拋光。
