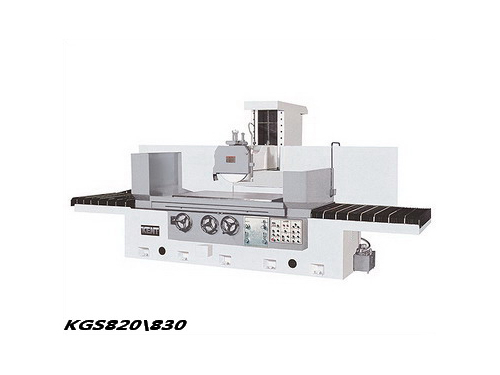

建德平面磨床 KGS-820/KGS-830 規格

磨床特性

上下軸配置平衡配重系統

磨頭上下安裝機械式平衡配重，使磨頭在整個上下進刀保持垂直，減少磨頭傾斜，提高加工精度，延長使用壽命。

配備油冷卻系統之油壓系統

雙缸驅動式，配合獨立式油壓系統之設計，使工作臺具7-25m/min多段可調之速度與低震動之特性，搭配配液壓油用油冷機，先行循環冷卻回油之溫度，隨時供應正常溫度之液壓油至油壓系統，保持機器研磨之精度，避免因油溫過高而影響工作物之精度。

全支撐之工作臺硬軌結構

工作臺采全支撐硬軌結構，搭配Turcite–B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與研削精度。

高剛性鑄件體

鑄件體經由工程仿真分析計算，立柱及機頭采雙層璧設計，具高抗彎與抗扭剛性。

高精度之法蘭式主軸

磨床主軸由建德本廠自行研發與制作，從外管之原料開始至組裝(除進口軸承外)，在溫控及無塵車間裝配，正因在這樣嚴格的生產條件下，主軸受溫度變化影響小，噪音低及無振動，能夠提供多年的服務而不產生問題。 本機臺并采用法蘭式主軸之設計，搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后，安裝于機頭座上，保證主軸之偏轉遠低于 0.002mm.。

自動潤滑系統

采循自動潤滑裝置，各傳動螺桿和滑動面均得到潤滑，潤滑系統配有自我檢測功能，當油罐內液位降低到設定位置時，液位開關發出警報。

PLC電氣控制系統

LCD觸控屏幕，軟鍵式面板，各項研磨條件設定一目了然，觸控屏設置多樣磨削方式，操作簡單、方便。易學易懂，無需經過專業的培訓，其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題。

簡易圖型化操作設定

自動磨削可設置粗磨、半精磨、精磨、光磨，可直接輸入各種磨削方式的進給量，進給次數，及光磨次數；輸入總磨削量，粗磨增量，精磨量及精磨增量，無火花行程，砂輪主軸后退距離。循環結束后，工作臺停止，可根據操作人員的習慣，將主軸和冷卻裝置設定為繼續或停止運行。

防濺大墻板

機臺后方可加裝防濺大墻板，可有效遮擋研磨水和鐵屑飛濺到機器后方，不僅可維持機器之清潔度，甚至避免研磨液噴進機器之滑軌，確保機器之壽命和精度。

型號說明

• KGS-820AHD（三軸自動型）
• KGS-820WM（三軸自動，上下程序控）
• KGS-830AHD（三軸自動型）
• KGS-830WM（三軸自動，上下程序控）

磨床配置

砂輪及法蘭、腳墊及螺絲、平衡臺及平衡棒、油壓砂輪修整器、工具及工具箱、沖水裝置、光學尺、電磁吸盤、油冷系統、大墻板、紙帶過濾器。
