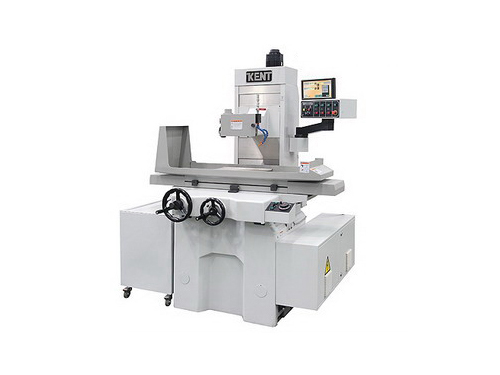

建德磨床KGS52M1/WM 規格表

高精度磨床搭載光柵尺定位的上下傳動系統

上下軸采C3級滾珠絲桿，搭配SP級高精密線性滑軌，配合伺服馬達驅動，上下軸位置以高精度光柵尺顯示與MPG微進給，最小微進給可達0.001mm，進給精度與準確性高，適合高精度研削。

高精度磨床采用穩定的三軸導軌

左右采復列滾珠導軌結構，手動操作輕便；前后軸采雙V貼特佛龍滑動導軌；上下軸采SP級精密線性滾動導軌，具高精度、高穩定性與操作便利性。

高剛性鑄件體

鑄件體經由工程仿真分析計算，立柱及機頭采雙層璧設計，具高抗彎與抗扭剛性。

高精度之彈統式主軸

磨床主軸由建德本廠自行研發與制作，從外管之原料開始至組裝(除進口軸承外)，在溫控及無塵車間裝配，正因在這樣嚴格的生產條件下，主軸受溫度變化影響小，噪音低及無振動，能夠提供多年的服務而不產生問題。 本機臺并采用彈統式主軸之設計，搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后，安裝于機頭座上，保證主軸之偏轉低于 0.002mm.。

自動潤滑系統

采循自動潤滑裝置，各傳動螺桿和滑動面均得到潤滑，潤滑系統配有自我檢測功能，當油罐內液位降低到設定位置時，液位開關發出警報。

電氣控制系統

專業設計電氣控制系統，符合CE安全要求，工作可靠，噪音低，震動小，可靠保證高精度磨削的需要。

圖型化操作面板

操作面板箱采固定式設計，操控集中于操作面板上，符合人體工學；操作面版采圖型化設計，功能一目了然，操作簡便易學。

高精度磨床標配PLC電氣控制系統

LCD觸控屏幕，軟鍵式面板，各項研磨條件設定一目了然，觸控屏設置多樣磨削方式，操作簡單、方便。易學易懂，無需經過專業的培訓，其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題。

防濺大墻板

機臺后方可加裝防濺大墻板，可有效遮擋研磨水和鐵屑飛濺到機器后方，不僅可維持機器之清潔度，甚至避免研磨液噴進機器之滑軌，確保機器之壽命和精度。

型號說明

KGS-52M1（三軸全手動精密型）

KGS-52WM（三軸自動，上下程序控，制精密型）

KGS-52M1/WM配置

砂輪及法蘭、腳墊及螺絲、平衡臺及平衡棒、砂輪修整器、工具及工具箱、沖水或吸塵裝置、光學尺、上下伺服電機、磁性過濾器；

關于磁盤（52M1為永磁吸盤，52WM為電磁吸盤）。
