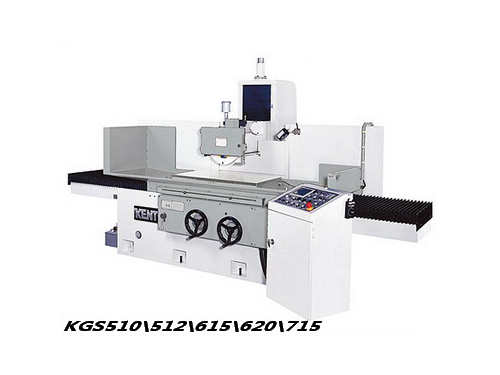

建德磨床KGS-512AH\AHD\WM規格

建德磨床KGS512AH/AHD/WM特性

全支撐之工作臺硬軌結構

工作臺采全支撐硬軌結構，搭配Turcite–B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與研削精度。

高剛性鑄件體

鑄件體經由工程仿真分析計算，立柱及機頭采雙層璧設計，具高抗彎與抗扭剛性。

獨立式油壓系統

工作臺采油壓缸驅動式，配合獨立式油壓系統之設計，使工作臺具5-25m/min多段可調之速度與低震動之特性，適合多種用途之加工，選用日本制油封，確保滑動順暢及使用壽命。

高精度之法蘭式主軸

磨床主軸由建德本廠自行研發與制作，從外管之原料開始至組裝(除進口軸承外)，在溫控及無塵車間裝配，正因在這樣嚴格的生產條件下，主軸受溫度變化影響小，噪音低及無振動，能夠提供多年的服務而不產生問題。 本機臺并采用法蘭式主軸之設計，搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后，安裝于機頭座上，保證主軸之偏轉遠低于 0.002mm.。

自動潤滑系統

采循環式中心潤滑裝置，一方面各傳動螺桿和滑動面均得到潤滑，另一方面廢油回收過濾再循環潤滑，不僅環保，也節省潤滑油之不必要支出，潤滑系統配有自我檢測功能，當油罐內液位降低到設定位置時，液位開關發出警報。

電氣控制系統

專業設計電氣控制系統，符合CE安全要求，工作可靠，噪音低，震動小，可靠保證高精度磨削的需要。

全支撐之工作臺硬軌結構

工作臺采全支撐硬軌結構，搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與研削精度。

圖型化操作面板

操作面板箱采固定式設計，操控集中于操作面板上，符合人體工學；操作面版采圖型化設計，功能一目了然，操作簡便易學。

防濺大墻板(選配附件)

機臺后方可加裝防濺大墻板，可有效遮擋研磨水和鐵屑飛濺到機器后方，不僅可維持機器之清潔度，甚至避免研磨液噴進機器之滑軌，確保機器之壽命和精度。

PLC電氣控制系統

LCD觸控屏幕，軟鍵式面板，各項研磨條件設定一目了然，觸控屏設置多樣磨削方式，操作簡單、方便。易學易懂，無需經過專業的培訓，其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題。

磨床規格型號說明

• KGS-512AH（左右及前后自動，上下手動型）
• KGS-512AHD（三軸自動型，可自定義研磨次數及每次進給量）
• KGS-512WM（三軸自動，上下程序控，精密型）

建德磨床KGS-512配置

砂輪及法蘭、腳墊及螺絲、平衡臺及平衡棒、砂輪修整器、工具及工具箱、沖水裝置、光學尺、電磁吸盤、上下伺服電機（WM）。
