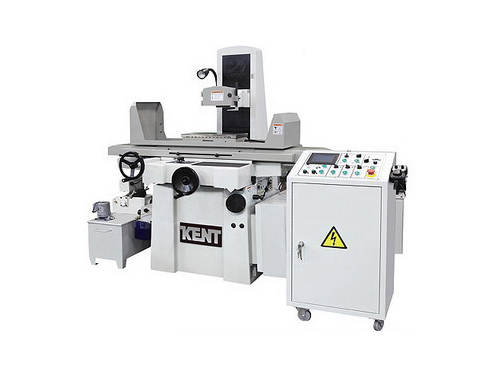

建德平面磨床KGS250特性

平面磨床高精度之彈統式主軸

磨床主軸由建德本廠自行研發與制作，從外管之原料開始至組裝(除進口軸承外)，在溫控及無塵車間裝配，決不外包，正因在這樣嚴格的生產條件下，主軸受溫度變化影響小，噪音低及無振動，能夠提供多年的服務而不產生問題。 本機臺并采用彈統式主軸之設計，搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后，安裝于機頭座上，保證主軸之偏轉低于 0.002mm.。

高剛性的鑄件體

主機座、工作臺、滑座、立柱及機頭等各重要部位均采用鑄件體，并經由有限元分析與計算，達到剛性與質量的工程需求，每件鑄件均經過內應力消除處理，確保長久不變形，確保機床長時間之研削精度。

工作臺滑動鋼珠導軌結構

工作臺采用高硬度的鋼導軌，經過精密配對磨削，配合經過機器篩選的進口高精度鋼珠，運動輕巧，磨損小，提高工作效率，降低操作人員的勞動強度。

手動潤滑系統

采手動潤滑裝置，各傳動螺桿和滑動面均可得到潤滑，不僅環保，也節省潤滑油之不必要支出。

電氣控制系統

專業設計電氣控制系統，符合CE安全要求，工作可靠，噪音低，震動小，可靠保證高精度磨削的需要。

圖型化操作面板

操作面板箱采固定式設計，操控集中于操作面板上，符合人體工學；操作面版采圖型化設計，功能一目了然，操作簡便易學。

型號說明

• KGS-250M（三軸全手動型）
• KGS-250H（左右自動，上下及前后手動型）
• KGS-250AH（左右、前后自動，上下手動型）
• KGS-250AHK（左右、前后自動，上下手動型帶快速升降）

磨床配置

砂輪及法蘭、腳墊及螺絲、平衡臺及平衡棒、砂輪修整器、工具及工具箱、沖水或吸塵裝置、兩軸1us光學尺

關于磁盤（250M\250H為永磁吸盤，250AH\AHK\AHD為電磁吸盤）

其它為列出之附件為選配，如需了解詳情請聯系我們；

KGS-250AHD（三軸自動型，可自定義研磨次數及每次進給量）

規格表
