磨床規格
工作臺面積 | 500mm*250mm |
左右、前后最大移動量 | 560mm*275mm |
工作臺至主軸中心距離 | 470mm |
前后手輪最小進給 | 0.02mm |
上下手輪最小進給(MPG) | 0.01mm(0.001mm、0.01mm) |
機床高度 | 1775mm |
占地面積 | 2400mm*1500mm |
機床重量 | 1450kg |

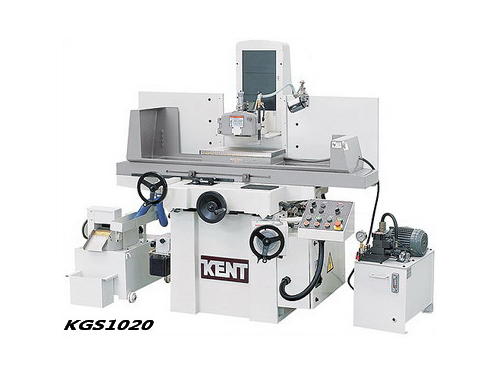

建德磨床KGS1020特性
建德磨床標配PLC電氣控制系統(WM)
LCD觸控屏幕,軟鍵式面板,各項研磨條件設定一目了然,觸控屏設置多樣磨削方式,操作簡單、方便。易學易懂,無需經過專業的培訓,其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題。
具備全支撐之工作臺硬軌結構
工作臺采全支撐硬軌結構,搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下,減低阻尼系數,確保工作臺之平穩運行與研削精度。
高剛性鑄件體
主機座、工作臺、滑座、立柱及機頭等各重要鑄件體均采用高剛性鑄鐵,并經由有限元分析與計算,達到剛性倍增與質量的工程需求,每件鑄件均經過內應力消除處理,確保長久不變形,確保機床長時間之研削精度。
建德磨床之彈統式主軸
磨床主軸由建德本廠自行研發與制作,從外管之原料開始至組裝(除進口軸承外),在溫控及無塵車間裝配,正因在這樣嚴格的生產條件下,主軸受溫度變化影響小,噪音低及無振動,能夠提供多年的服務而不產生問題。 本機臺并采用彈統式主軸之設計,搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后,安裝于機頭座上,保證主軸之偏轉低于 0.002mm.。
自動潤滑系統
采循自動潤滑裝置,各傳動螺桿和滑動面均得到潤滑,潤滑系統配有自我檢測功能,當油罐內液位降低到設定位置時,液位開關發出警報。
電氣控制系統
專業設計電氣控制系統,符合CE安全要求,工作可靠,噪音低,震動小,可靠保證高精度磨削的需要。
圖型化操作面板
操作面板箱采固定式設計,操控集中于操作面板上,符合人體工學;操作面版采圖型化設計,功能一目了然,操作簡便易學。
設計獨立式油壓系統
單缸驅動式,配合獨立式油壓系統之設計,使工作臺具7-25m/min多段可調之速度與低震動之特性,適合多種用途之加工。
防濺大墻板(選配)
機臺后方可加裝防濺大墻板,可有效遮擋研磨水和鐵屑飛濺到機器后方,不僅可維持機器之清潔度,甚至避免研磨液噴進機器之滑軌,確保機器之壽命和精度。
型號說明
- KGS-1020AH(左右及前后自動,上下手動型)
- KGS-1020AHD(三軸自動型,可自定義研磨次數及每次進給量)
- KGS-1020WM(三軸自動,上下程序控,精密型)
磨床KGS-1020配置
砂輪及法蘭、腳墊及螺絲、平衡臺及平衡棒、砂輪修整器、工具及工具箱、沖水或吸塵裝置、光學尺、電磁吸盤、上下伺服電機(WM)。
