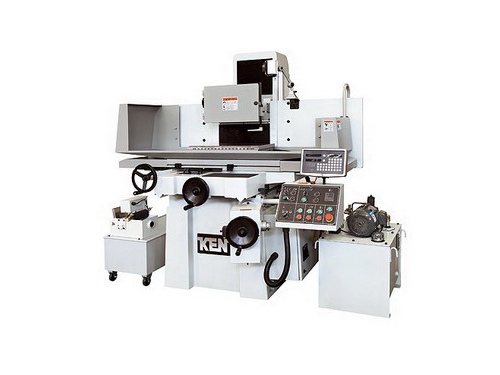

建德磨床KDS-306AH\AHK\AHD\WM規格

建德磨床KDS-306AH/AHK/AHD/WM特性

電氣控制系統

專業設計電氣控制系統，符合CE安全要求，工作可靠，噪音低，震動小，可靠保證高精度磨削的需要。

圖型化操作面板

操作面板箱采固定式設計，操控集中于操作面板上，符合人體工學；操作面版采圖型化設計，功能一目了然，操作簡便易學。

高剛性鑄件體

主機座、工作臺、滑座、立柱及機頭等各重要部位均采用鑄件體，并經由有限元分析與計算，達到剛性與質量的工程需求，每件鑄件均經過內應力消除處理，確保長久不變形，確保機床長時間之研削精度。

建德磨床之彈統式主軸

磨床主軸由建德本廠自行研發與制作，從外管之原料開始至組裝(除進口軸承外)，在溫控及無塵車間裝配，正因在這樣嚴格的生產條件下，主軸受溫度變化影響小，噪音低及無振動，能夠提供多年的服務而不產生問題。 本機臺并采用彈統式主軸之設計，搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后，安裝于機頭座上，保證主軸之偏轉遠低于 0.002mm.。

自動潤滑系統

采循自動潤滑裝置，各傳動螺桿和滑動面均得到潤滑，潤滑系統配有自我檢測功能，當油罐內液位降低到設定位置時，液位開關發出警報。

磨床標配PLC電氣控制系統（WM）

LCD觸控屏幕，軟鍵式面板，各項研磨條件設定一目了然，觸控屏設置多樣磨削方式，操作簡單、方便。易學易懂，無需經過專業的培訓，其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題。

磨床具備全支撐之工作臺硬軌結構

工作臺采全支撐硬軌結構，搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與研削精度。

磨床設計獨立式油壓系統

單缸驅動式，配合獨立式油壓系統之設計，使工作臺具5-25m/min多段可調之速度與低震動之特性，適合多種用途之加工。

防濺大墻板（選配）

機臺后方可加裝防濺大墻板，可有效遮擋研磨水和鐵屑飛濺到機器后方，不僅可維持機器之清潔度，甚至避免研磨液噴進機器之滑軌，確保機器之壽命和精度。

磨床規格型號說明

• KGS-306AH（左右及前后自動，上下手動型）
• KGS-306AHK（左右、前后自動，上下手動型帶快速升降）
• KGS-306AHD（三軸自動型，可自定義研磨次數及每次進給量）
• KGS-306WM（三軸自動，上下程序控，精密型）

建德磨床KDS-306配置

砂輪及法蘭、腳墊及螺絲、平衡臺及平衡棒、砂輪修整器、工具及工具箱、沖水裝置、光學尺、電磁吸盤、上下伺服電機（WM）、（可調電夾）。
