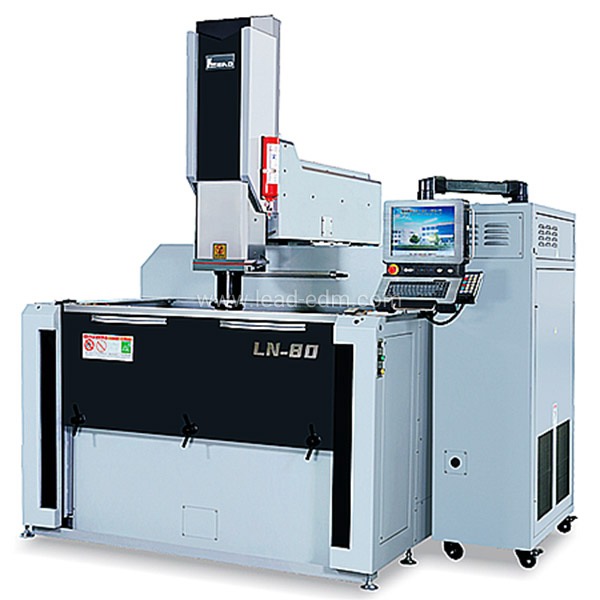

群基鏡面火花機LN８０ 在放電加工三大性能指標（光潔度、速度、損耗）有效提升，鏡面火花機 LN40 將成為針對高要求放電加工的群基主力機型。
鏡面火花機LN８０ 搭載高速運算 CPU、采用觸控式操作界面作業方便、及直接式傳動機構、剛性鑄體配合 AC 伺服電機驅動、精密過濾系統及介質溫度穩定系統、遠程通訊及工業4.0通訊協議、PEAK 鏡面回路可實現放電加工表面粗細度≤Ra0.1μm
LN80機械參數：
| 機型 | 單位 | LN80 |
| 機械結構 |
|
牛頭式 |
| X軸行程 | mm | 800 |
| Y軸行程 | mm | 500 |
| Z軸行程 | mm | 400 |
| 工作臺尺寸 | mm | 1000*600 |
| 加工頭板距工作臺面最高/最低 | mm | 850/450 |
| 油槽內徑尺寸 | mm | 1590*985*595 |
| 最大油箱容量 | Litre | 1000 |
| 最大電極重量 | kg | 100 |
| 最大工件重量 | kg | 2000 |

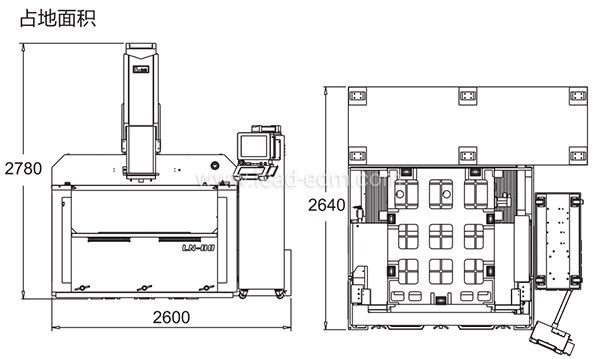

| 機器尺寸 | mm | 2600*2640*2780 |
| 機器總重 | kg | 5400 |
| 最高液面高度到臺面距離 | mm | 420 |
| 油槽型式 |
|
上下拉(手動) |
| 最大加工電流 | A | 60A |
| 最細表面光潔度 | μm Ra. | ≤0.1 |
A3電柜控制器特性
| 加工性能
|
鏡面加工穩定，速度快，適合批量生產加工
|
| 石墨加工電路，放電加工不積碳
|
|
| 采用的電路設計，實現高性能石墨加工
|
|
| 鎢鋼電路，放電加工速度快，表面粗糙度可達Ra0.3以下
|
|
| 深孔、連接器等電極，模具加工
|
|
| 絕對式伺服驅動控制
|
電源啟動，即開即用免歸零，保證了搖動或C軸放電異常斷電的位置
|
| 支持工業4.0通訊協議
|
I/O界面控制采用EtherCAT工業4.0通訊協議，對于I0運動，放電等信號進行列表運算處理，大幅降低傳輸過程受噪聲干擾影響，提高信號可靠性，正確性
|
| 觸控顯示面板，支持USB和具備網絡通信功能，可透過網線連接互聯網進行遠程協助調試及FTP檔傳輸，可線上查看機器運行狀態
|
|
| 豐富自動化界面
|
具備遠程指令傳輸，進行機器定位，加工，機器狀態回傳，可針對自動化加工方案，進行搭配
|
| 采用工業控制主機，具有良好的信號處理及運行的穩定性
|
|
| 具備G代碼編輯功能，解決復雜加工路徑需求
|
|
| 控制器達到納米級0.0001mm解析度
|
|
| 支持C軸和刀庫的智能化無人加工(選配)
|
|
| 支持遠程診斷、監控和調試(選配)
|

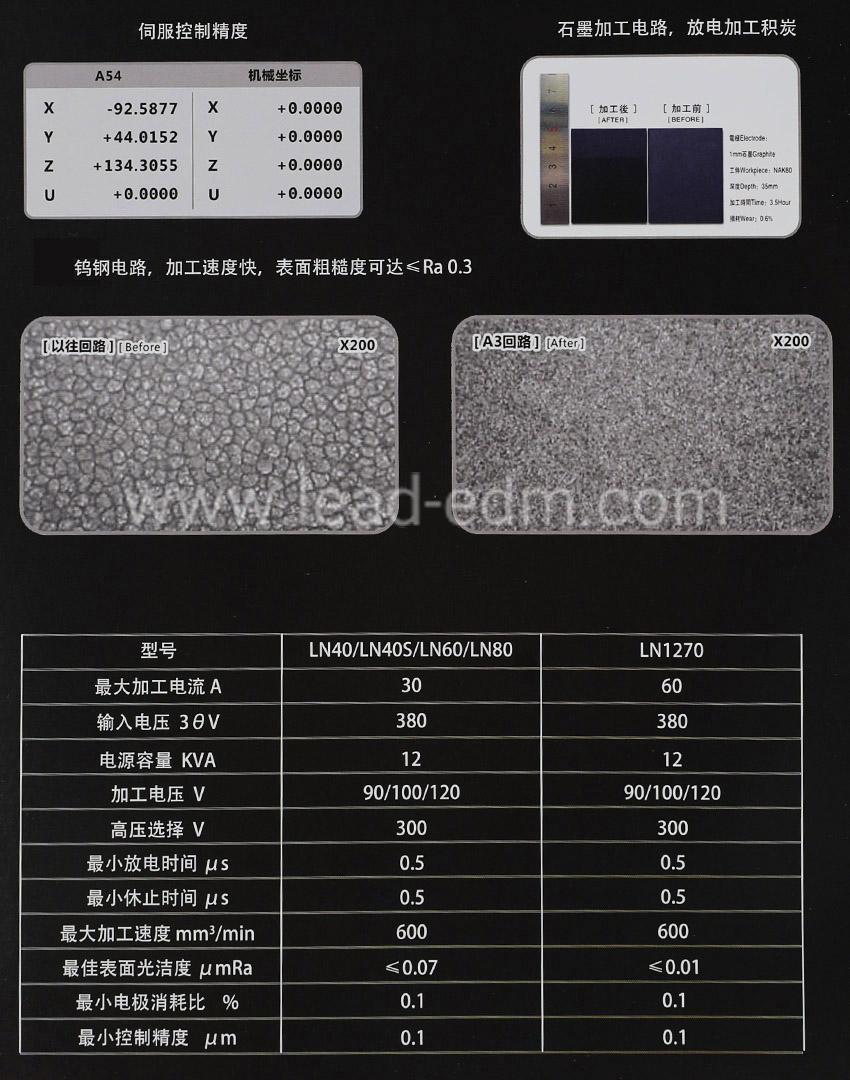

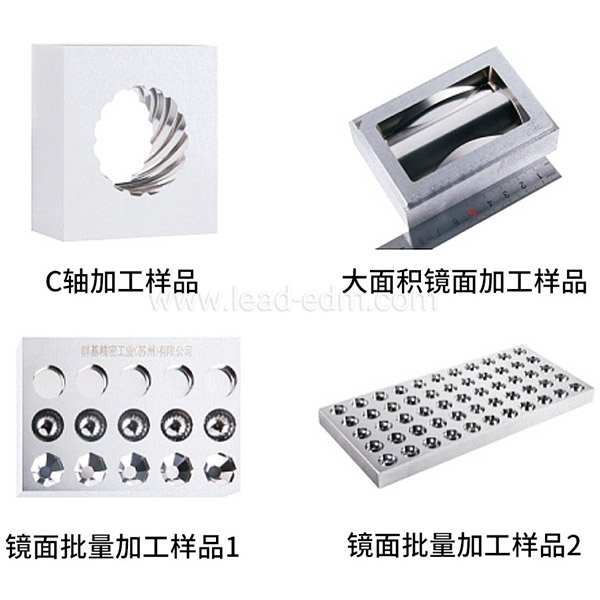

A3電柜控制器效果
標準配件
- 自動滅火器
- LED工作燈
- 過濾器?
- 磁性噴油座?
- 三爪自定心夾頭?
- 夾具?
- 工具箱與工具

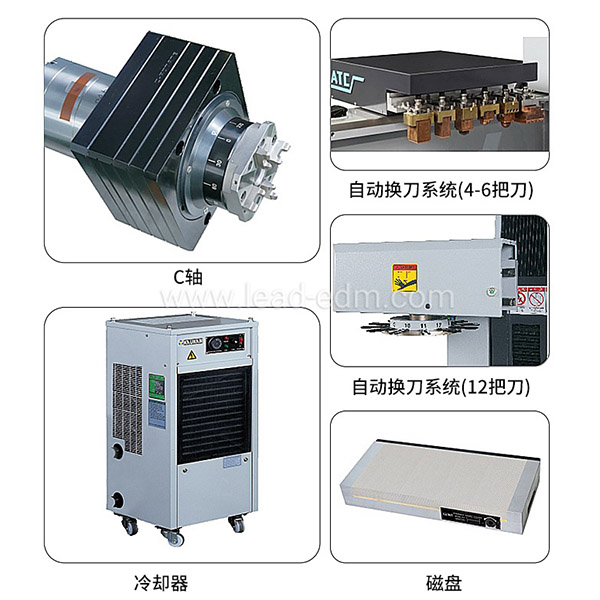

選配件
- ATC自動換刀系統?
- C軸?
- 冷卻器?
- 磁盤?
- EROWA或３R夾具?
- 穩壓器
